LED显示屏常见故障及维修技巧

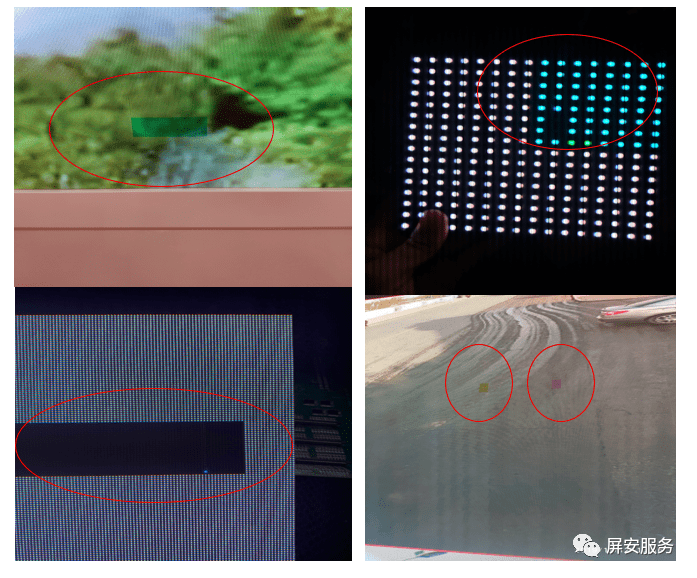

说到维修LED显示屏的小技巧，首先说一下常见故障。常见故障有：“毛毛虫”、局部“死灯”、局部色块缺失、局部乱码、局部黑屏或大面积黑屏等等。

那么如何维修这些常见的小故障呢？首先要准备维修工具。LED显示屏维修工的常备五件宝：镊子、热风枪、烙铁、万用表、测试卡。其他的辅材有：锡膏（锡线）、促焊剂、铜丝线、胶水等。

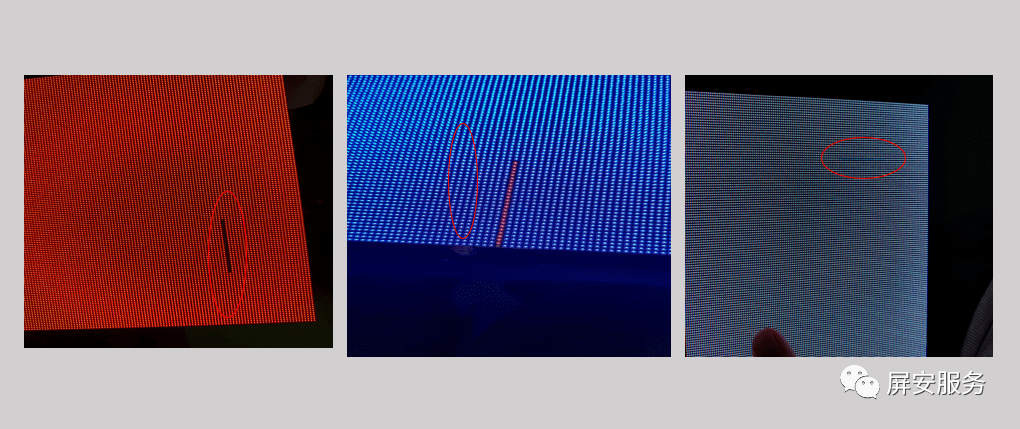

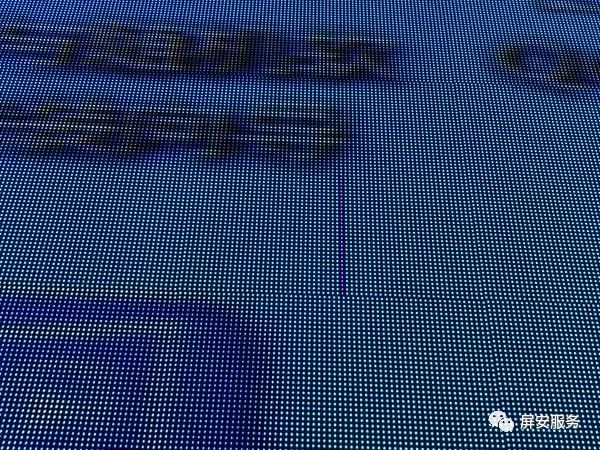

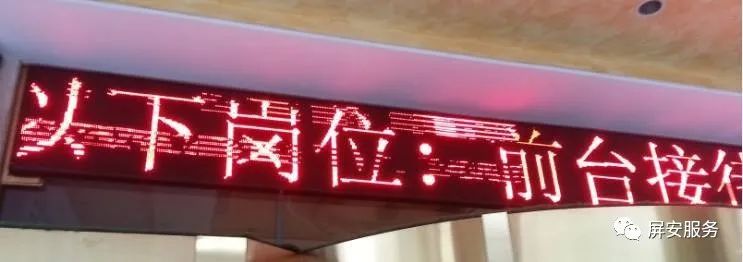

“毛毛虫”只是一个比喻的说法，系指LED显示屏在通电条件下而没有输入源的时候，部分灯面出现一长条的暗亮条的现象，且以红色居多。出现这种现象的根本原因是灯内部芯片漏电，或者背后的IC面行管线路短路，前者为大多数。一般出现这种情况，我们只需要拿着热风枪沿着漏电的这一条变色“毛毛虫”吹热风，当吹到有问题的那颗灯，一般就OK了，因为受热使得内部漏电的芯片连接崩开了，但是仍然存在隐患，我们只需要找到漏电的那颗LED灯珠，按照上面讲到的方法，把这颗隐患灯珠换掉就OK。如果是背后IC面的行管线路短路，就需要使用万用表具体测量一下相关的IC针脚电路，换一颗新的IC即可。

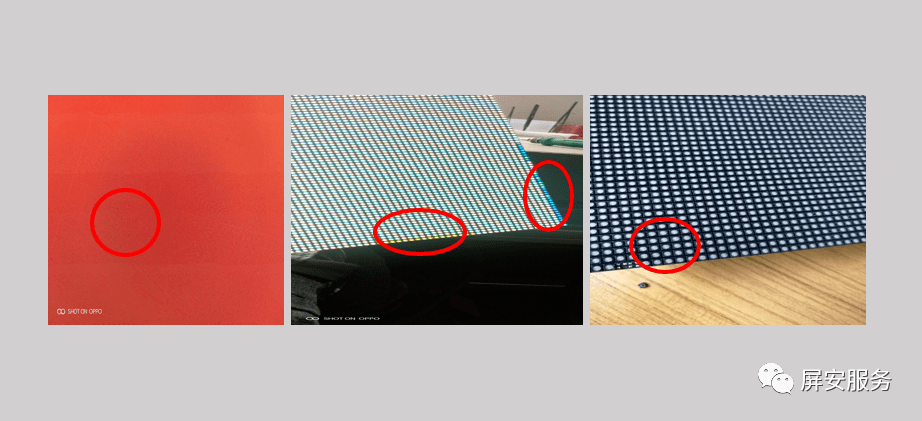

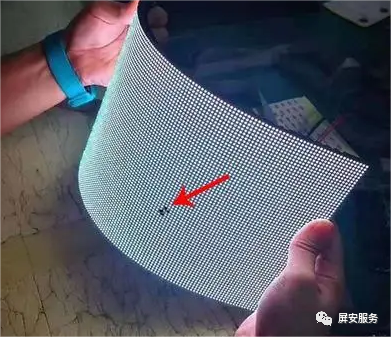

局部“死灯”是指LED显示屏的灯面上有一颗或者几颗灯不亮，这种不亮区分为全时不亮和部分颜色不亮，一般这种情况是灯本身出现了问题，要么是受潮，要么是RGB芯片损坏，我们维修的方法很简单，就是用工厂配的LED灯珠备品换上即可，那么使用的工具就是镊子、热风枪，换上备品LED灯珠以后，用测试卡重新测试一遍，没有问题就是已经修好了。

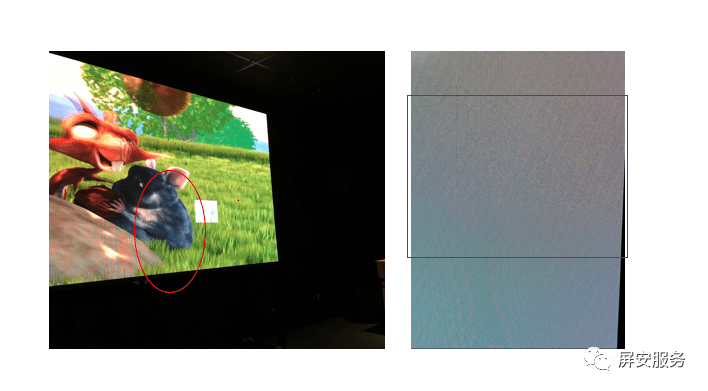

对LED显示屏了解的朋友们肯定见过这种问题，就是LED显示屏正常播放时出现一个小方块的异色块，方方正正，这种问题一般是背后控制该色块的颜色IC烧掉了，处理的办法就是换一颗新的IC即可。

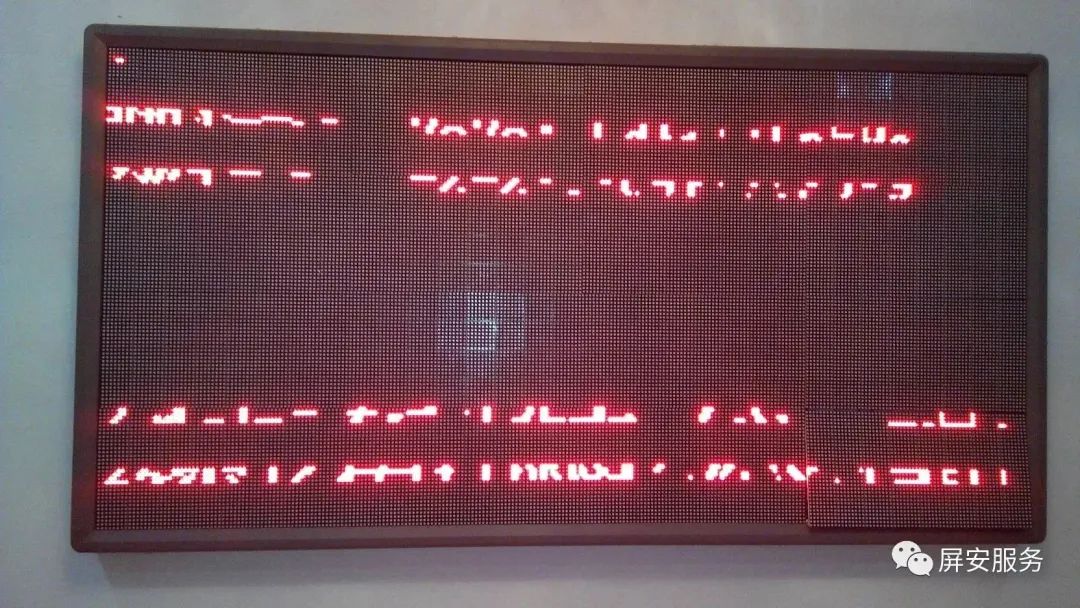

局部乱码问题比较复杂，系指LED显示屏播放时局部区域出现杂乱的无规则的可能随机闪烁的色块现象。出现这种问题，我们一般首先排查信号线连接问题，可以检查一下排线是否烧掉，网线是否松动等等。维修实践中我们发现铝镁丝材质的排线容易烧坏，而纯铜排线寿命较长。如果检查整个信号连接没有问题，那么交换一下出问题的LED模组与邻近正常播放的模组，基本就可以判断是否有可能就是播放异常区域对应的LED模组损坏了，损坏原因多为IC问题，维修处理起来也会比较复杂。此处不再展开赘述。

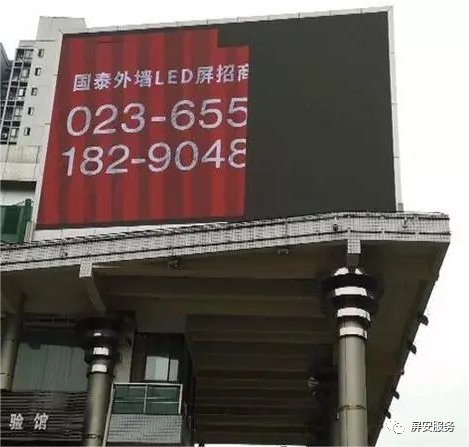

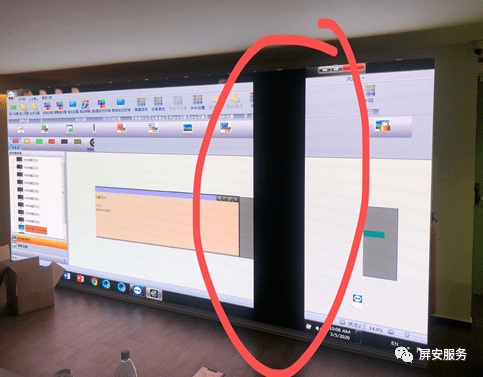

通常有好几个不同因素能导致这种现象。我们需要通过合理方法步骤去排查，然后解决问题。通常导致LED显示屏局部黑屏有以下4点，可以逐一排查：
一、线路松动
(1)首先要检查确认用于连接控制器的串口线是否有松动异常或者说有脱落现象。如果在一开始的载入过程中就已变黑，很可能是因为在通讯过程中由于通讯线松动而中断，故而屏幕变黑、不要误以为屏幕体没有动，线就不可能松动，请动手先检查一下，然而这对快速解决问题很重要。
(2)检查并确认连接LED屏幕及与主控制卡相连的HUB分配板的是否紧密连接、是否插反。

二、供电电源问题
请确保包括控制系统在内的所有硬体已全部正确上电。电源灯有没有在闪，电源有没有故障，值得注意的，使用劣质电源，通常会容易发生这种现象。

三、LED单元板连接问题

(1)连续几块板纵方向不亮，检查此列电源供电是否正常。
(2)连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常。

四、软件设置或灯管问题

如果两者有很明显的分界，软件或者设置造成的可能性大；如果两者之间均匀过渡，可能是灯管问题。

总之，维修LED显示屏是一个长期积累经验的过程。屏安科技提供更便捷、更专业的信息化软件开发，致力于服务一体化。
