当前，随着LED显示屏在演出、演播厅等应用逐渐普及，LED显示屏逐渐成为虚拟拍摄背景的主流。但是，当使用摄影摄像设备对LED显示屏进行拍摄时，成像画面有时会出现不同的纹路硬伤，影响画面质感。
而在实际使用过程中，摩尔纹与扫描纹很容易被用户混淆。

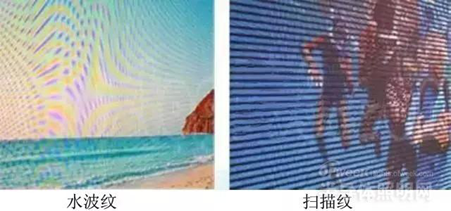

如上图所示，摩尔纹（也称水波纹）呈现无规则弧形扩散状态；而扫描纹则是水平黑色条纹直线。
那该怎么解决这些虚拟拍摄“硬伤”呢？
01
摩尔纹

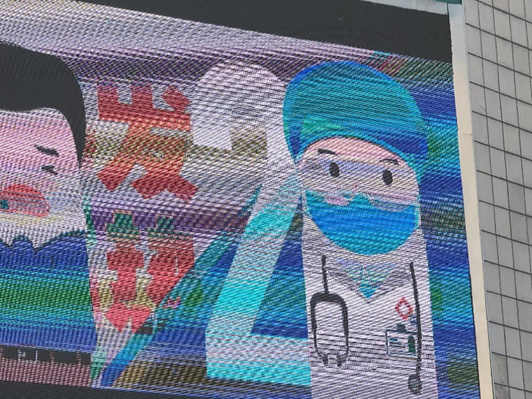

摄影/摄像设备对LED显示屏进行拍摄时，成像画面存在的不规则的水波纹状图案，一般称为摩尔纹。

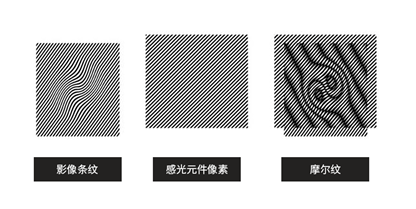

简单而言，摩尔纹是当两个呈栅格状的像素点阵其角度和频率发生干涉后，栅格的明暗部份相互交错重叠产生的纹状现象（见下图所示）
从其形成原理可以看出，摩尔纹形成原因一般有二：一是LED显示屏的刷新率问题，二是拍摄设备的光圈及焦点距离问题。
如何解决？
01
SOLUTIONS拍摄设备端
一般来说，在拍摄设备端，可以通过调整摄影机角度、位置，改变焦点、镜头焦距等方式来规避摩尔纹，其原理就是寻找“栅格交错重叠最不明显的地方”。
本次测试对象是中麒HCP MiniCOB显示屏，像素间距为P1.2，相机使用24-105焦段镜头在距离屏幕4米处直接拍摄屏幕画面，记录光圈在F4.0及F8.0的不同情况下出现的摩尔纹情况。
-
LED显示屏摩尔纹的出现主要受摄影机的光圈及焦点距离影响，使用大光圈拍摄可减少摩尔纹出现的几率，在特定的焦点下可拍摄出清晰且无摩尔纹的LED屏幕画面；
-

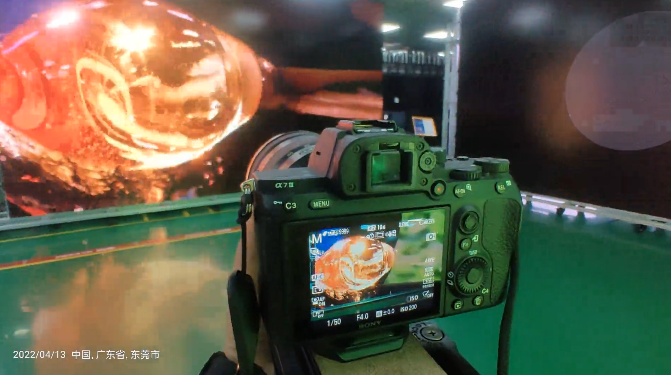

光圈为F4.0时，焦段在24-105，画面无摩尔纹；
光圈为F4.0的情况
-

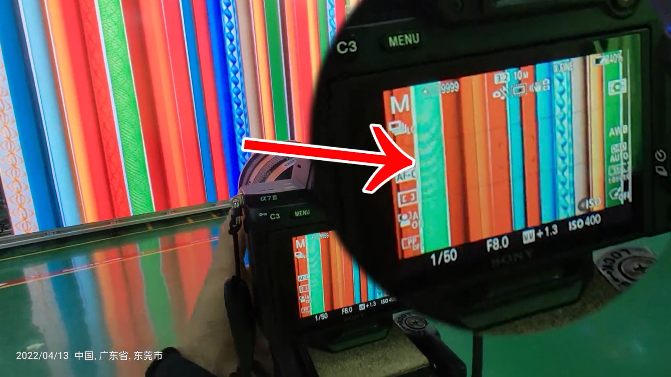

光圈为F8.0时，焦距为50情况下，画面出现轻微摩尔纹。
光圈为F8.0的情况
可以看出，通过控制拍摄设备端的参数与角度可以减低摩尔纹的出现几率，但这种方式对拍摄造成了诸多局限，影响最后呈现效果，缺少实际操控性。
02
SOLUTIONS显示屏端因而，从LED显示屏端进行改善才是解决问题的根本方法。一款性能出色、高刷新率的LED屏幕，可以为拍摄者提供真正优越的超高清拍摄成片。02
扫描纹
扫描线是水平黑色条纹直线，其形成原因更直接，主要是由于显示屏的刷新频率偏低（<1000Hz），被相机快门捕捉到扫描线而引起的一种现象（因为LED显示屏是逐行扫描驱动）。
因此，消除LED显示屏的扫描线，只要提高LED显示屏的刷新频率即可。03
根本解决办法
从以上两种拍摄纹路的及解决方法可以看出，具备高刷新率的显示屏，在虚拟拍摄中可以更占优势，呈现出更好的拍摄效果。不仅使现场观众，还使通过转播观看的远程观众都能身临其境般感受到超高清LED显示屏的卓越显示效果。
MiniCOB系列产品刷新率≥3840Hz，部分可支持7680Hz，可以画面效果更清晰细腻，与肉眼观看的实际效果一致，色彩饱满，避免在摄影摄像的情况下出现摩尔纹、扫描纹等问题。
超高刷新率、纳秒级响应，可以使LED显示屏在准确、清晰、迅速地作出画面响应的同时确保虚拟拍摄的高清效果。
秉承“以客户为中心，与伙伴共成长，坚持开放包容”的经营理念，依托十余年全产业链的布局，中麒光电更注重对产品的工艺细节进行不断改善，以追求卓越的态度对待每一块显示模组，力求为客户提供更优质、成熟的LED显示产品，推动Mini&Micro LED产业化持续发展。
