iM9多功能卡是配合卡莱特各款控制系统实现环境监测和远程控制的重要配件。可实现实时检测显示屏的运行环境,如温度、湿度、烟雾等,确保显示屏使用环境的安全;可监测环境亮度,并根据环境亮度值和之前设定的亮度调整策略自动调整显示屏亮度,以达到节能环保和保证显示屏最佳观看效果的目的;可通过多控制继电器,实现对现场设备如空调、风扇、配电柜等设备的远程开关管理。
|
控制系统兼容性
|
|
|
发送设备
|
支持iT7发送卡、iQ7高清发送器、iQ7E高清发送器、千兆网卡
|
|
接收设备
|
i5A系列接收卡、5A系列接收卡
|
|
外围设备支持
|
千兆光纤收发器、千兆交换机等
|
|
物理参数
|
|
|
板卡尺寸
|
长143mm,宽93mm
|
|
输入电压
|
DC 3.3~6V
|
|
额定功耗
|
4.65W
|
|
重量
|
138g
|
|
远程控制
|
|
|
远程开关电
|
4路显示屏电源开关控制
2路风扇空调电源开关控制(可通过温度监控自动控制开关)
1路音箱或其他电源开关控制
|
|
亮度自动调节
|
根据外界亮度变化自动调节显示屏的亮度
|
|
环境监测
|
|
|
温度监控
|
支持
|
|
湿度监控
|
支持(选配)
|
|
烟雾感应
|
支持(选配)
|
|
其它功能
|
|
|
声音传输
|
支持(选配,需配合发送设备使用)
|
|
无信号自动断电
|
发送端信号断掉后显示屏自动关电,当重新恢复上位机信号后显示屏自动开电
|

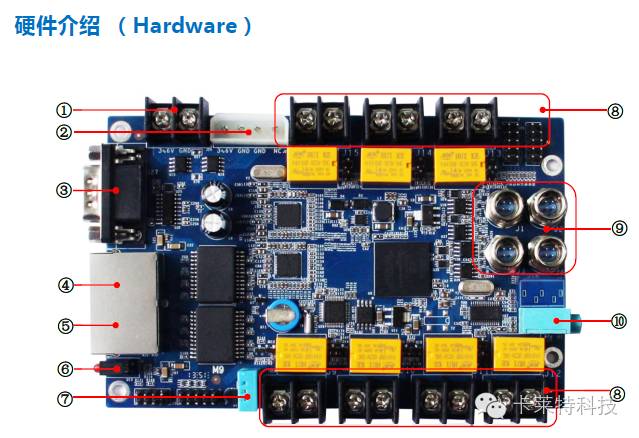

功能卡接线示意图:
