软件下载地址：LedShowTW2017图文编辑软件
下载安装–完成图标
设置—设置屏参—168密码

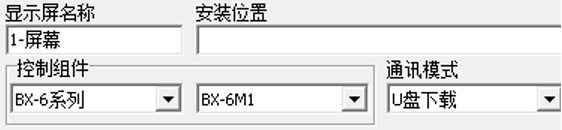

如图控制卡型号设置
控制组件即控制卡的型号 6M1—对应BX-6系列；5M1—对应BX-5系列(看下自己用的什么控制卡)
通讯模式设置：使用U盘就选择U盘下载 如果用网络卡就选择网络通讯
宽度和高度设置
屏幕宽度：LED显示屏的实际宽度点数 屏幕高度：LED显示屏的实际高度点数
点数怎么算（单块模组点数*宽度几块模组）
例如：P10单色单块模组是32*16点 长9块高3块 宽高就是 288*48点
室内3.75（5.0）单色单块是64*32点 长9块高3块 宽高就是 576*96点

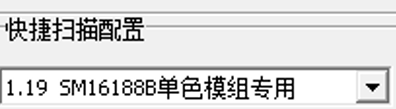

快捷扫描配置设置
P10常规单色模组选择4.0（数据极性和OE极性默认，先不动）
强力P10单红模组 （16188芯片的板子）
室内3.75单双色或5.0模组
不常规模组
数据极性修改说明：如果LED显示屏整平红色（数据极性需反过来）
OE极性修改说明：屏正常滚动，字体亮度很暗（OE极性需反过来）
U盘通讯情况下请将U盘提前插到电脑上
参数全部设置好后 点击这两个选项保存参数到U盘
下一步编辑节目
单行显示情况添加字幕即可字幕窗口最大化
需要多行显示、表格等添加图文窗口
（选择文本或者表格），图文文本窗有居中拉伸等功能，显示特效：可静止可向左连移等
如需显示时钟可添加时间窗口
（窗口分区成2块区域，一个图文，一个时钟）
节目编辑完成—-USB下载—选择对应的自己的U盘设备—–U盘保存成功
拔下u盘插到LED显示屏的控制卡的U口上或者显示屏的USB延长线。
调试完成

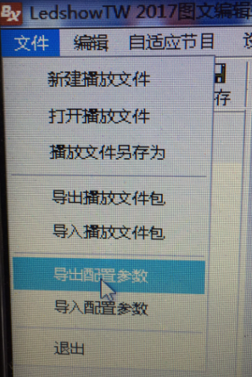

整个调试成功无问题：做备份文件（配置参数导出）
问题描述：（U盘格式：FAT32格式）
U盘接入上传中卡住 控制卡、USB延长线供电不足导致
U盘上传错误控制卡的型号错误或者U盘有病毒（格式化U盘）
U盘插上去没任何反应有可能U盘不兼容换个U盘
U盘有反应只显示一半内容 宽度设置错误或屏另一半电源和排线问题
U盘上传成功显示屏全红（数据极性反了）显示屏亮度很低（OE极性反了）
