内置多组中英文字库，支持信息动态刷新。广泛应用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。
BX-6K1 隔离网络无效数据，适应繁忙复杂网络，通讯更稳定；
支持三基色 | 智能描点 | 环境监测 | 十字屏/T型屏 | 多组动态区域 | 多语种字库；
板载100M网口+RS232+RS485+USB接口；
板载各类传感器接口，板载继电器开关，板载节目选择接口；
U盘超强识读，U盘延长线≤15m稳定传输；
兼容5K协议。相较5K系列，大幅提升刷新率和各项性能；
以下情况强烈推荐6K系列：显示信息实时更新、带载各种传感器、配套SM16188B模组、配套三基色模组等。
|
技术参数
|
|
| 产品状态 | 新版2020年11月投放市场，批量现货供应 |
| 控制点数 |
单色/双色/三基色32K点；宽度≤512 |
| 显示模式 | 单色 512*64 |
| 存储容量 | 4MByte |
| 节目数量 | 支持32个节目。特殊需求可定制扩展 |
| 区域数量 | 支持5个静态区+5个动态区。特殊需求可定制扩展 |
| 区域类型 | 静态区、动态区 |
| 字库文件 | 出厂标配16*16中文字库和8*16英文字库；用户可制作下载48*64内的任意点阵各语种字库 |
|
显示效果
|
|
| 移动平滑性 | 文字左移不错列，降低移动速度画面不抖动，长屏左移亮度不损失； |
| 画面稳定性 | 支持画面移动速度任意调节； 刷新率高，画面稳定； |
| 最佳视效带载宽度 | 在最大宽度下均能保证最佳视效 |
|
模组兼容性
|
|
| 适配模组 | 各种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支持其它行译码芯片，后期陆续添加支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点 |
|

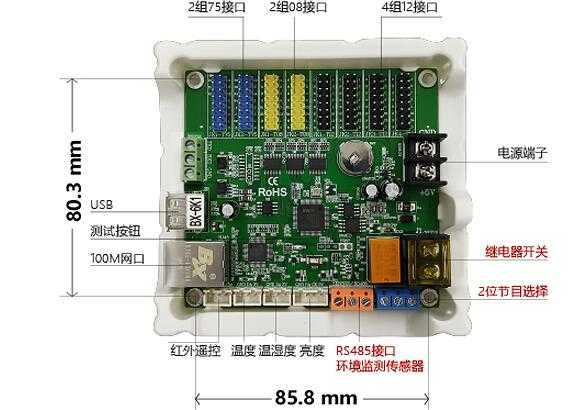

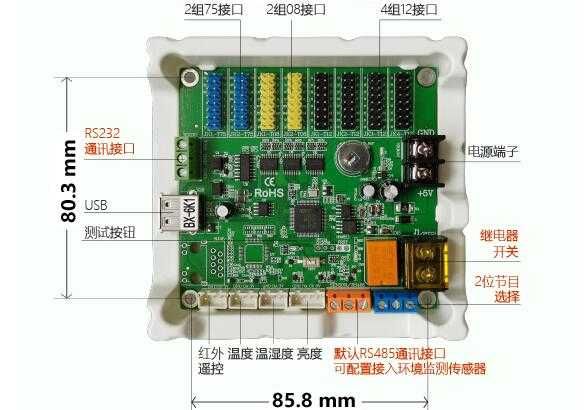

板载接口
|
|
| 显示接口 | 2组T75+2组T8+4组T12 |
| 通讯接口 | 板载100M网口+RS485+USB接口；RS232通讯距离≤200m |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485环境传感器接口、红外遥控头接口 |
| 节目选择接口 | 标配2位节目选择接口，支持外部信号控制4个节目切换播放；可通过IO管脚配置满足更多节目切换需求 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
|
重要功能
|
|
| 通讯功能 |
支持局域网和互联网通讯，支持RS232和RS485串行通讯； 支持U盘下载，U盘延长线≤7.5m稳定传输 选配WIFIm模块，支持手机APP，满足无线局域网络应用； 选配4Gm模块，支持4G无线通讯 |
| 网络自检 | IP在线配置和群组设置，MAC冲突和IP冲突自动检测 |
| 网络增强 | 隔离网络无效数据，适应繁忙复杂网络（含较多摄像头），通讯更稳定 |
| 节目播放控制 |
支持节目顺序播放、节目定时播放 标配2位节目选择接口，支持外部信号控制4个节目切换播放 |
| 继电器开关 | 板载继电器开关，支持软件命令开关和定时自动开关屏幕 |
| 亮度调整功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 遥控器功能 | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 常规传感器 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入 |
| Modbus环境传感器 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境传感器 支支持氧气、二氧化碳、二氧化硫等各类气体传感器，支持雷达测速、水位、雨量、土壤等各类传感器 |
| 信息动态刷新 | 支持5个动态区域。带载128*32点单色屏时，串口通讯的信息更新速度可达20ms以内 |
| 语音播报功能 | 6K3/6K4选配YYm模块，支持中英文语音播报。可同步播报显示内容，也可独立播报其它内容 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 二次开发 | 提供通讯协议和测试例程，也提供C# 、JAVA、VB、C++整套的开发工具 |
| 内置字库 |
内置多组中英文字库，支持多语种字库 出厂标配16*16中文和8*16英文字库，用户可自行制作下载48*64内的任意点阵各语种字库 |
|
系统升级和维护
|
|
| 固件升级功能 | 支持底层软件在线升级，极大方便了系统开发、维护和功能升级，
为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口进行无线电骚扰检测。 符合《GB 9254-2006 信息技术设备的无线电骚扰限值和测量方法》定义的骚扰限值。 |
| 静电放电抗扰度 |
对LED控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测。 试验等级4级，接触放电8KV。符合《GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验》 |
| 浪涌冲击抗扰度 |
对LED控制器的电源端子和网口进行浪涌冲击检测。 试验等级4级，测试电压4KV 。符合《GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》 |
|
品质保障 |
|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装； |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。 |
