技术参数
|
|
| 产品状态 | 新版2020年10月投放市场，批量现货供应 |
| 控制点数 |
单色64K/双色48K/三基色32K点 |
| 显示模式 | 单色 3200*16 2048*32 1344*48 1024*64 |
| 存储容量 | 4MByte |
| 节目数量 | 支持128个节目。特殊需求可定制扩展 |
| 区域数量 | 支持24个区域。特殊需求可定制扩展 |
| 区域类型 | 天气区、图文区、字幕区、动画区、农历区、时间区、模拟表盘区、正负计时区、传感器区、炫酷字区 |
| 边框显示 | 节目炫彩边框、区域炫彩边框 |
| 时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
| 软件功能 | 分组集群管理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
|
显示效果
|
|
| 移动平滑性 | 文字左移不错列，降低移动速度画面不抖动，长屏左移亮度不损失； |
| 画面稳定性 | 支持画面移动速度任意调节； 刷新率高，画面稳定； |
| 最佳视效带载宽度 | ≤1536点 |
|
模组兼容性
|
|
| 适配模组 | 各种规格的单色、双基色、三基色LED显示模组 |
| 列驱动IC |
支持74HC595、常规恒流芯片、双锁存芯片等各种主流LED驱动芯片；不支持PWM芯片 |
| 行译码IC | 支持74HC138行译码和无译码模组，暂不支持其它行译码芯片，后期陆续添加支持各种行译码芯片 |
| 扫描类型 | 支持智能描点，支持静态至1/32扫描之间的任意扫描类型 |
| 模组空点 | 支持任意空点 |
|

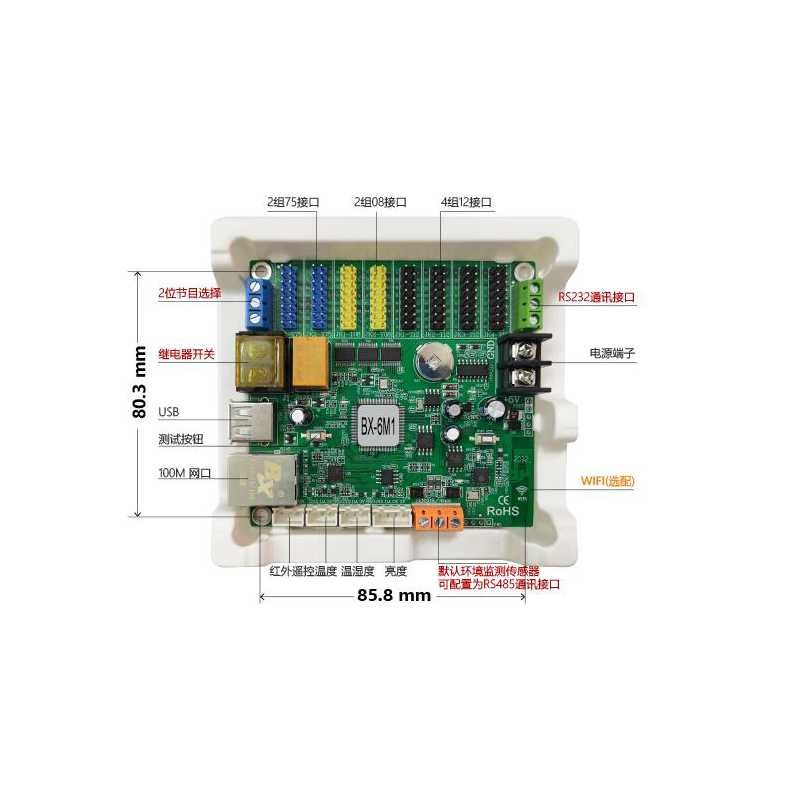

板载接口
|
|
| 显示接口 | 2 组 T75+2 组 T08+4 组 T12 |
| 通讯接口 | 板载100M网口+RS232+RS485+USB+WiFi接口；RS232通讯距离≤200m |
| 传感器接口 |
板载标配亮度/温度/温湿度传感器接口、RS485环境传感器接口、红外遥控头接口 |
| 节目选择接口 | 标配2位节目选择接口，支持外部信号控制4个节目切换播放；可通过IO管脚配置满足更多节目切换需求 |
| 远程开关接口 | 板载继电器开关，支持远程开关屏幕电源 |
|
重要功能
|
|
| 通讯功能 |
支持局域网和互联网通讯，IP在线配置和群组设置，MAC冲突和IP冲突自动检测； 支持RS232和RS485串行通讯；支持U盘下载，U盘延长线≤15m稳定传输；选配无线wifi，支持手机APP； |
| 网络增强 | BX-6M1P 隔离网络无效数据，适应繁忙复杂网络（含较多摄像头），通讯更稳定 |
| 节目群发功能 | 支持不同屏幕的节目自适应发布 |
| 节目播放控制 |
支持节目顺序播放、节目定时播放； 标配2位节目选择接口，支持外部信号控制4个节目切换播放，可通过IO管脚配置满足更多节目切换需求 |
| 节目播放监看 | 支持节目播放同步监看功能 |
| 定时开关功能 | 板载继电器开关，支持软件命令开关和定时自动开关屏幕 |
| 亮度调整功能 | 16级亮度调整，支持三种亮度调整模式：手动调亮、分时段自动调亮和环境自适应调亮 |
| 遥控器功能 | 支持节目选择、画面锁定、亮度调整、屏幕开关机、屏幕测试 |
| 常规传感器功能 | 支持温度、温湿度传感器的便捷接入和显示；支持亮度传感器的便捷接入； |
| 环境监测传感器功能 |
支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等各类环境监测传感器的便捷接入和显示； 支持雷达测速、水位、雨量等传感器的定制接入和显示； |
| 天气预报功能 | 支持国内国外天气预报，国外超过21000个城市，国内支持到所有县区。 |
| 屏参速配功能 | 支持屏幕配置参数的保存与回读 |
| 任意排版功能 | 全能编辑器便捷支持蒙古文、希伯来文、阿拉伯文等任意排版规则，轻松实现横屏竖排 |
| 二次开发 |
提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包，包括各种动态库、通讯协议、测试例程等； 支持JAVA/C/C++/C#/Delphi等主流编程语言，支持用户在各种平台进行二次开发，最大程度满足用户的个性化定制。 |
| 云应用和信息安全 |
提供配套的专业级云平台发布软件和手机App，通过国家信息安全等级保护三级认证； 具备用户实名认证、多级角色权限管理、节目编辑/审核/发布、显示屏自适应节目发布等功能； 具备远程LED显示屏管理功能、显示屏状态监测功能，具备节目发布报表生成、屏幕信息在线监控、应急多级审核机制的信息安全保障功能。 |
|
系统升级和维护
|
|
| 平台升级维护 | iLEDCloud云平台和iLEDSys平台支持在线升级； |
| 固件升级功能 | 支持底层软件在线升级，极大方便了系统开发、维护和功能升级，
为客户有效节约成本，降低项目风险； |
|
电气参数 |
|
| 工作电压 |
5V（3.5V～5.5V宽工作电压） 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 额定功率 | ≤2W |
|
环境适应性 |
|
| 环境温度 |
环境温度-40℃～80℃稳定工作 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
| 防盐雾等级 |
满足海边500米使用环境要求 符合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器（卡）通用技术要求》，C级达标 |
|
电磁兼容性 |
|
| 无线电骚扰 |
对LED控制器的电源端子、网口和串口进行无线电骚扰检测。 符合《GB 9254-2006 信息技术设备的无线电骚扰限值和测量方法》定义的骚扰限值。 |
| 静电放电抗扰度 |
对LED控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌冲击检测。 试验等级4级，接触放电8KV。符合《GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验》 |
| 浪涌冲击抗扰度 |
对LED控制器的电源端子和网口进行浪涌冲击检测。 试验等级4级，测试电压4KV 。符合《GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》 |
|
品质保障 |
|
| 品质标准 |
7*24小时不断电，故障率≤0.3% |
| 结构防护 | 精制塑壳托架，满足绝缘、防腐、防静电、耐高低温、阻燃、环保等要求，直接上屏安装； |
| 表面防护 | 所有元器件表面涂覆UV三防胶，国标双85防护等级，防尘、防潮、防静电、防盐雾。 |
|
终端管理和自动控制
|
|
| 网络通讯 | 支持局域网和互联网 |
| 管理设备 | PC、Android、ios等智能终端设备 |
| 远程控制 | 系统参数配置、节目发送更新、节目播放控制、亮度自动调整、定时开关显示屏 |
| 节目群发 | 支持不同屏幕的节目自适应发布 |
| 管理软件 |
LedshowTW图文编辑软件（PC软件） Ledshow手机APP（Android版、ios版） 支持云管理：iLEDCloud信息发布云平台、 iLEDSys信息发布平台（企业版/独立布署） |
附件：BX-6M1P规格书.pdf (1.93 MB)
附件：BX-6M系列控制器使用手册.pdf (1.33 MB)
